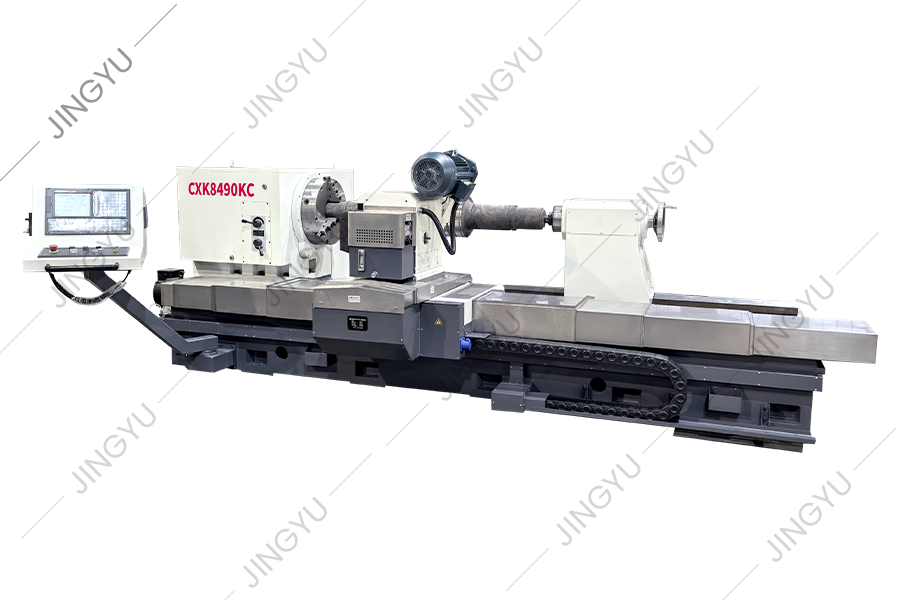

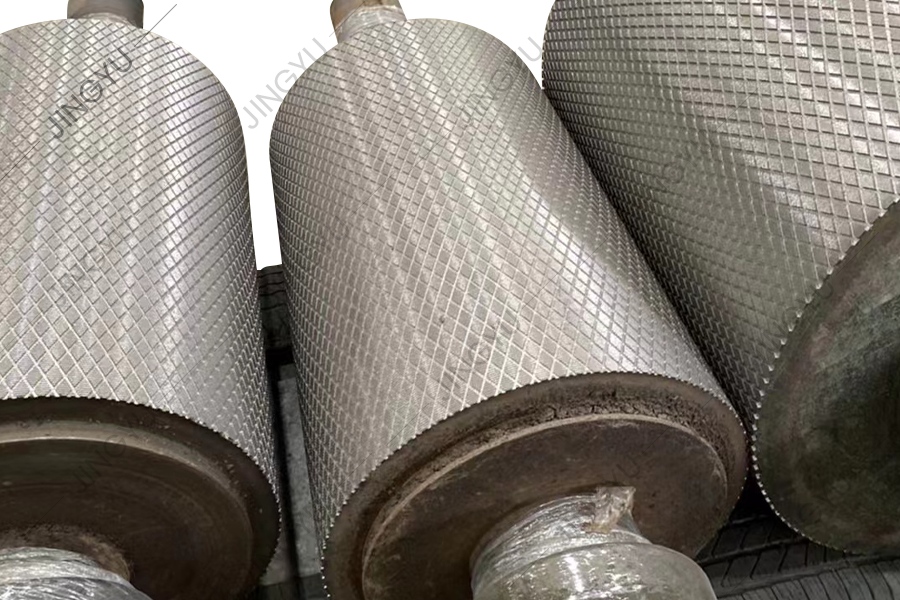

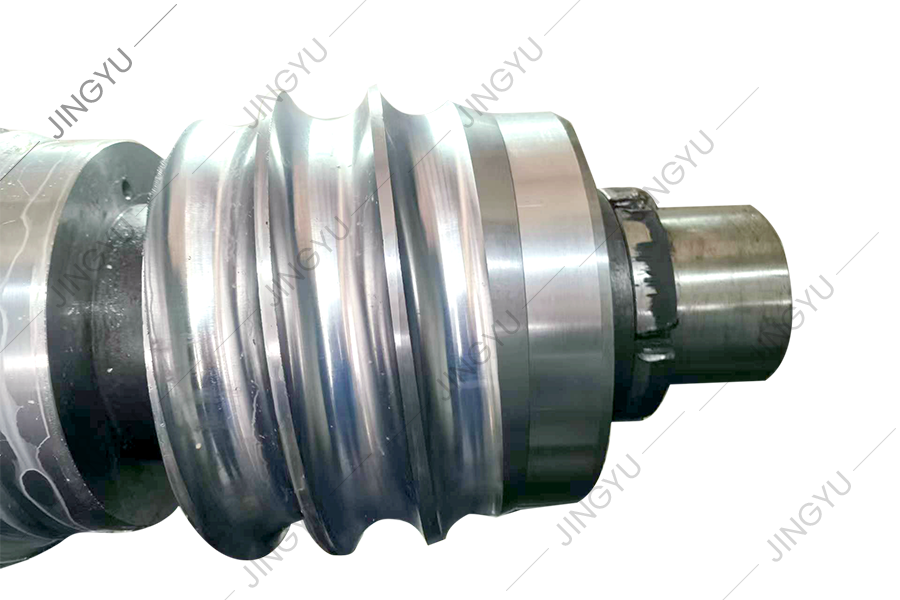

Questa macchina utensile è un nuovo tipo di macchina utensile per scanalature a rotolo CNC sviluppato in base alla serie di macelling a rulli CNC dell'azienda e dopo la ricerca completa e l'analisi dei vantaggi e degli svantaggi di prodotti simili in patria e all'estero. È adatto per i rotoli di elaborazione con un diametro inferiore a 900 mm e una lunghezza inferiore a 2500 mm. Può creare automaticamente scanalature sulla superficie del rotolo per soddisfare le esigenze di elaborazione del mercato per scanalature a senso unico o scanalature a due vie.
● Questa serie di macchine utensili adotta una struttura integrale a 4 marioni ed è integralmente lanciata per una migliore stabilità. La guida guida di riferimento adotta tempra ultrasonica complessiva, che garantisce l'elevata rigidità, l'elevata precisione e la stabilità dell'intera macchina.

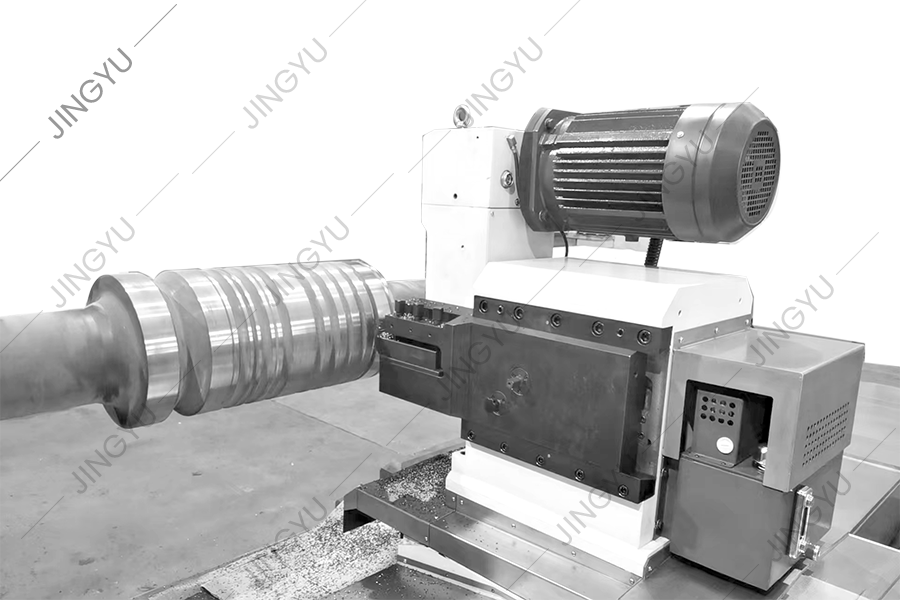

● La guida guida laterale di guida del componente della testa di fresatura della testa a fly-cutter è supportata da un binario di guida rettangolare pesante per garantire le elevate requisiti di precisione e rigidità del movimento dell'alimentazione durante l'elaborazione.

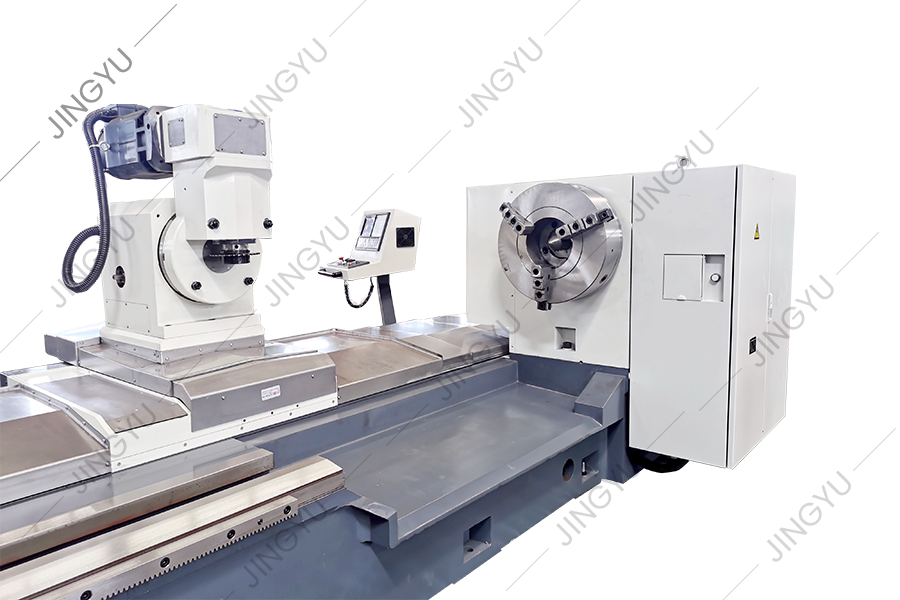

● La testa del cutter è fissata sulla piastra di indicizzazione rotante e può essere ruotata sull'angolo corrispondente secondo necessità per soddisfare le esigenze di taglio di diversi angoli.
● La catena di trasmissione della testa del cutter è tutta guidata da ingranaggi di terra ad alta precisione per garantire che la traiettoria dell'utensile esegua completamente i requisiti di istruzione del programma del sistema CNC, eliminando difetti nascosti come disallineamento della scanalatura e strumenti rotti causati da scarsa precisione e rigidità della catena di trasmissione. La testa di fresatura adotta la trasmissione degli attrezzi per soddisfare la domanda di coppia costante durante il processo di taglio. La velocità del taglierine di fresatura adotta la regolazione della velocità in collaborazione del motore principale per soddisfare i requisiti di velocità lineare di diversi strumenti di taglio.
● Gli assi di movimento lineari longitudinali e trasversali della macchina utensile sono guidati da viti a sfera ad alta precisione per evitare l'imprecisione della trasmissione del cambio e del rack. Sotto il controllo automatico del sistema CNC, possono essere raggiunti il movimento automatico e il posizionamento preciso da un modello a foro all'altro.
