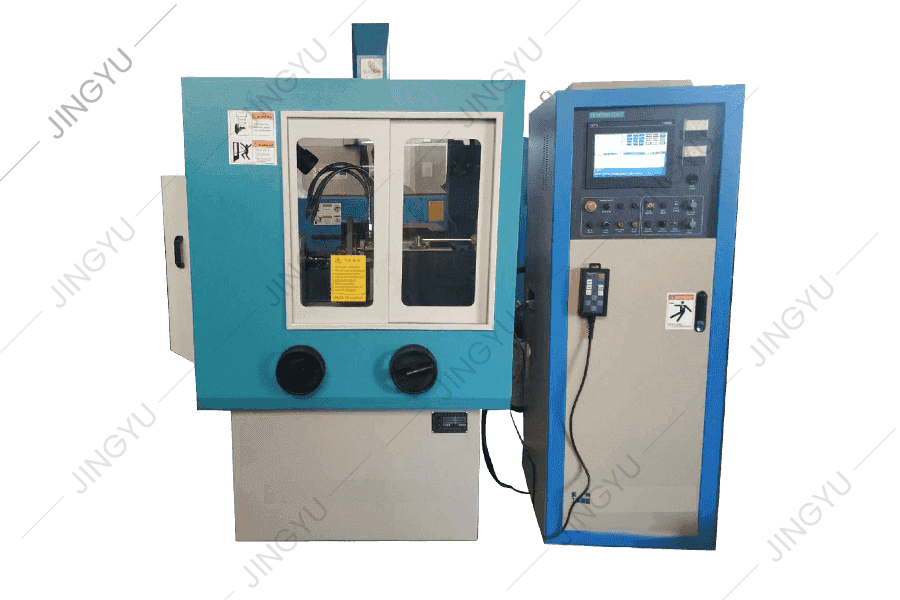

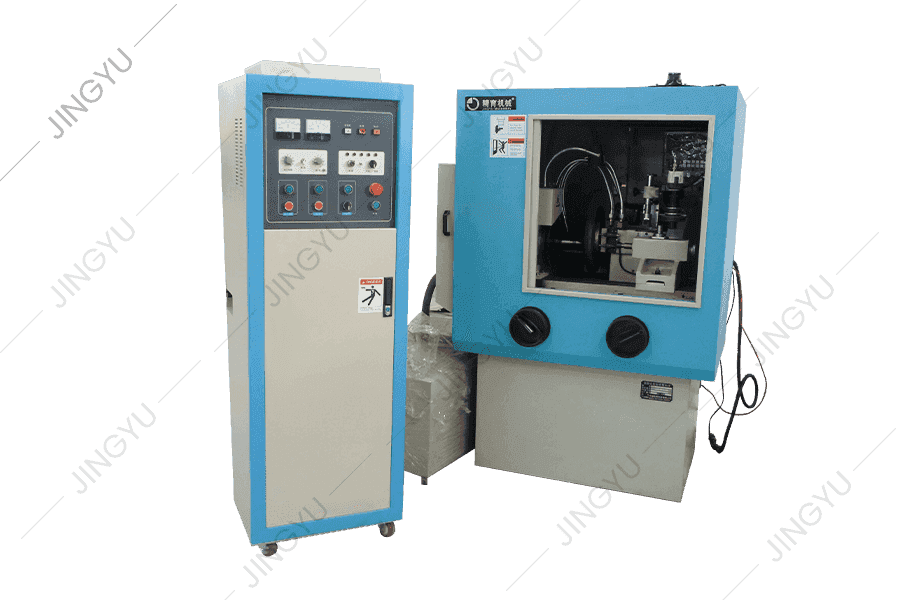

Macchina da prelievo a diamante Edm

● Il letto di macchine utensili adotta una struttura saldata per la piastra in acciaio e il serbatoio dell'olio di lavoro e il sistema della pompa dell'olio sono posizionati esternamente per una facile manutenzione e pulizia.
● La macchina utensile è completamente chiusa per prevenire la perdita di fluido di lavoro. Il lato sinistro è una porta commutabile per una facile sostituzione di elettrodi a ruota di grafite, la parte posteriore è una porta a doppia apertura per una facile svolta e formazione di elettrodi a ruota di grafite e la parte anteriore è una doppia porta scorrevole per la regolazione della lavorazione e la sostituzione delle ruote con macinazione diamantata.
● La macchina utensile si interrompe automaticamente al completamento dell'elaborazione.

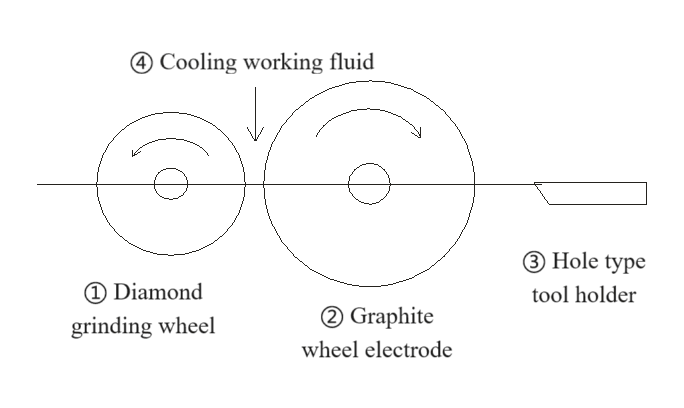

① Ruota di macinazione diamantata: limitata al volante per macinazione diamante in metallo, utilizzando un blocco centrale a doppio centro fisso mandrel, drive per il servo del motore passo -passo, elaborazione manuale/automatica del servo rotante.
② Elettrodo a ruota di grafite: utilizzare una ruota di grafite che è facile da elaborare come elettrodo, applicare il principio della lavorazione di scarico e utilizzare una scintilla elettrica per rimuovere la parte della ruota di macinazione del diamante da elaborare. Il foro esterno della ruota di grafite viene ruotato e formato da un foro bloccato sul supporto per utensili.
③ Porta dell'utensile fori: il taglio del foro può essere elaborato da una macchina di taglio del filo e deve tagliare l'angolo posteriore di 6 °, bloccato sul supporto per utensili mobili e il cerchio esterno dell'elettrodo a ruota di grafite viene tagliato e formato.
④ Fluido di lavoro di raffreddamento: al fine di garantire il regolare progresso della lavorazione della scarica, è necessario eliminare il fluido di lavoro di raffreddamento (il fluido di lavoro è 7# olio bianco o olio del motore 5#) nell'area di trasformazione. Il fluido di lavoro viene scaricato dalla parte superiore dell'area di elaborazione e la posizione del tubo dell'olio di lavaggio viene ripetutamente regolata per garantire che non vi siano fiamme aperte nell'area di elaborazione.
