Macinato a scacchi a scacchi

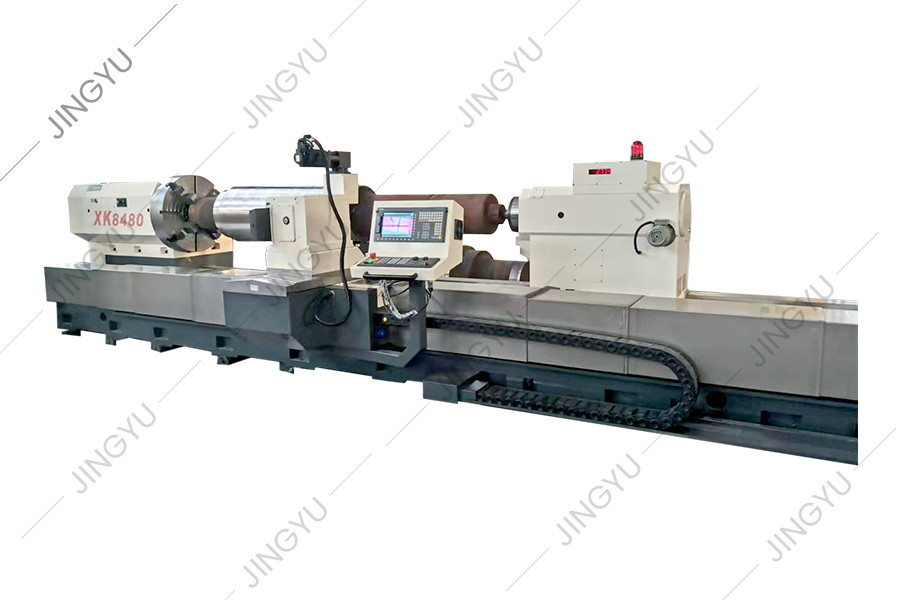

Al momento, l'incisione del rotolo di pattern in patria e all'estero adotta generalmente il metodo di elettrolisi, la normale fresatura orizzontale e altri metodi di elaborazione. Questi due metodi di elaborazione hanno svantaggi come bassa efficienza di produzione, lunghi tempi di elaborazione e facili rotture degli strumenti. Pertanto, il metodo tradizionale di elaborazione dei rotoli è sempre stato un collo di bottiglia nel settore dell'acciaio. La combinazione della tecnologia CNC e del nuovo dispositivo di macinazione motivi viene utilizzata per realizzare la trasformazione CNC di macchine utensili. Il metodo di traiettoria simulato viene utilizzato per macinare i rulli di pattern, in modo che tutte le elaborazioni possano essere completate in un solo serraggio, ottenendo risultati convenienti, veloci e di alta qualità. XK8480 CNC a scacchi a scacchi Roll Milling Machine è un nuovo tipo di macchina utensile CNC speciale sviluppata con successo dalla nostra azienda. È dotato di un nuovo sistema Siemens CNC. È adatto per i rotoli di elaborazione con un diametro inferiore a 800 mm e una lunghezza inferiore a 5500 mm. Utilizza un tagliafuoco per tagliare la forma della lentil, la forma del diamante, la forma del fagiolo rotondo, la scanalatura a forma di forma miscelata ovale ad alta velocità. Questo prodotto è conforme allo standard GB/T3277-91 e può elaborare scanalature a scacchi a scacchi con diverse direzioni di rotazione in base ai requisiti dell'utente. Risolve problemi tecnici come l'incisione dei rotoli di piastra a scacchi e il modulo del programma di elaborazione delle piastre a scacchi, realizza con successo la produzione di massa di piastre a scacchi e ottiene buoni benefici economici.

Ottieni una citazione

PREV：Macchina da taglio del rullo CNC NEXT：No next article

Descrizione
Parametri tecnici
Contattaci

● L'albero principale della paletta del pezzo è guidato da un servomotore ad alta torque e un riduttore anti-backlash in uscita a doppia marcia guida il sistema di lavoro di trasmissione di ingranaggi di grandi dimensioni per garantire la rigidità della trasmissione, il movimento e l'accuratezza del posizionamento di paletti di lavoro inerzia di grande diametro.
● Il meccanismo della testa di fresatura della macchina utensile è installato sulla piastra di diapositiva della sella e una varietà di soluzioni per la testa di fresatura possono essere configurate in base ai requisiti di elaborazione e alle caratteristiche del pezzo del rotolo del cliente. Il coltello volante ha una struttura compatta, ragionevole e una forte rigidità; La protezione della macchina utensile, la rimozione del chip e le misure a prova di olio sono in atto e affidabili.

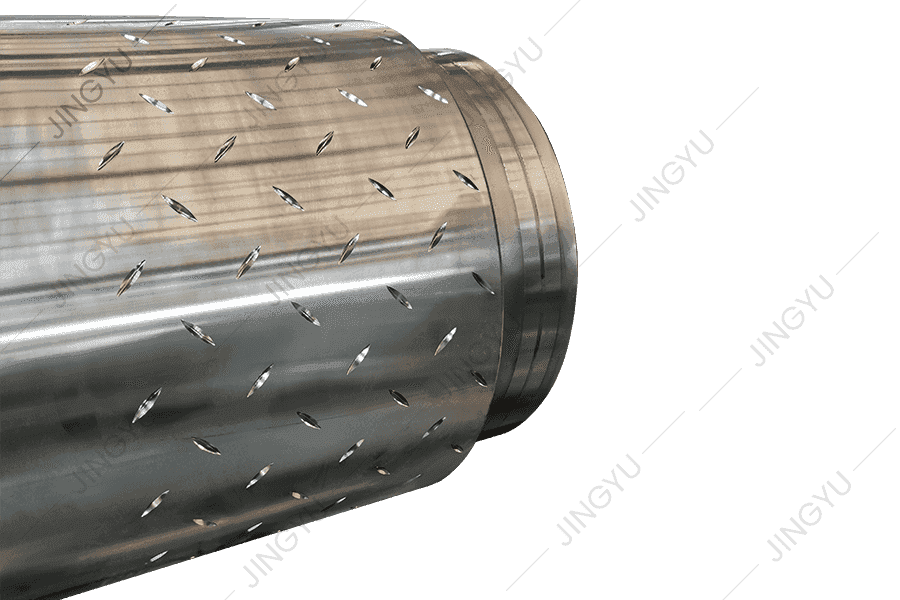

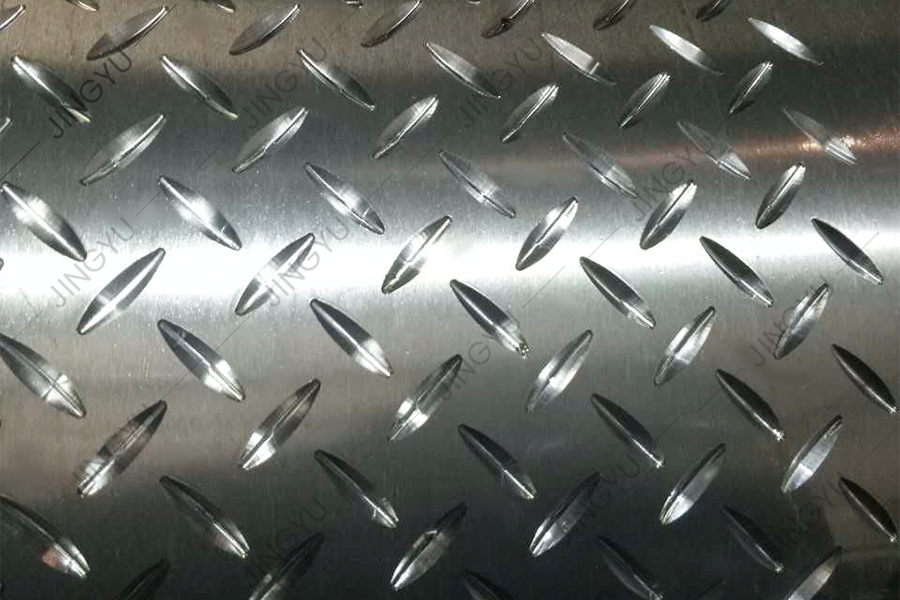

● Soluzione standard: una barra di fresature è installata sulla piastra di vetrina della sella e viene utilizzato un tagliafuoco per tagliare scanalature a forma di lentil e a forma di diamante ad alta velocità. Il prodotto è conforme allo standard GB/T3277-91 e può elaborare scanalature della piastra del modello con diverse direzioni di rotazione in base ai requisiti dell'utente.
● Soluzione opzionale: la tabella di diapositiva CNC e l'incisione del mandrino elettrico ad alta velocità e la soluzione della testa di fresatura sono installate sulla piastra di diapositiva della sella. È adatto per l'incisione ad alta velocità e leggera e la fresatura di personaggi e segni sul cerchio esterno di rotoli e le scanalature interne di acciaio. Questa macchina utensile può incidere i caratteri su materiali a duro (rulli in rilievo, rotoli scanalati, incisione e rotoli di fresatura). .

Indice	Unità	XK8480
Max. diametro del pezzo	mm	Φ800
Max. lunghezza del pezzo	mm	5500 (personalizzabile)
Modulo di guida macchina		Integral 4-Rail (Saddle 2 Tailstock 2)
Larghezza della guida della macchina	mm	1180
Modalità e funzione di taglio		Groove di lentil di lavorazione ad alta velocità a mosca, scanalature a forma di diamante e altre scanalature
Dimensione del foro conico del mandrino		No. 80
Dimensione del foro conico mandrino di coda		80 1: 5
Velocità di taglio del mandrino a mosca	RPM	0 ~ 500
Numero di asse di controllo		4
Sistema di controllo		Siemens 828d
Nota: altri sistemi CNC possono essere personalizzati in base alle esigenze speciali dei clienti.
