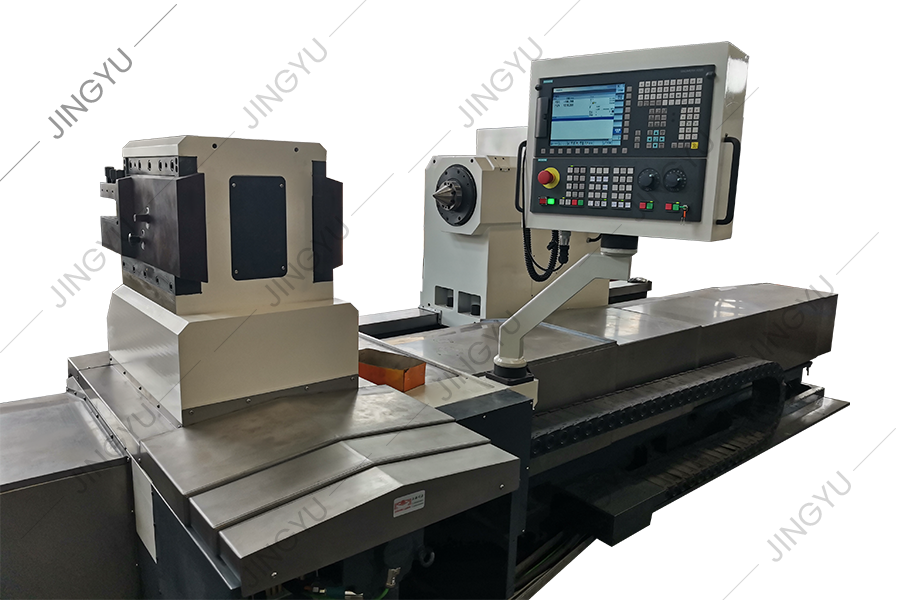

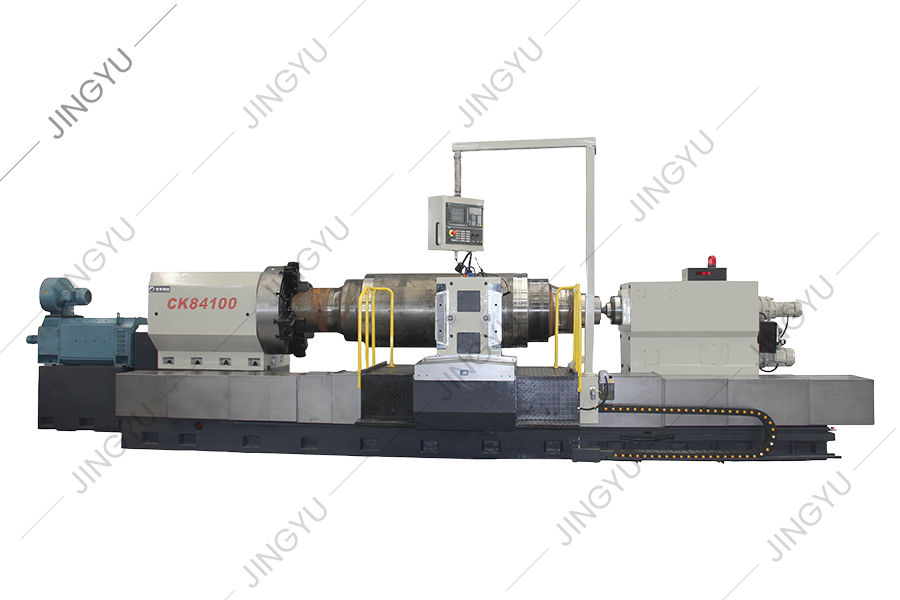

CK84100
●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater cutting coppia.
La guida guida di riferimento del letto adotta la tempra complessiva super-audio e la superficie di abbinamento è fissata con una cintura morbida guida importata per garantire il movimento micro-indumenti di ciascun componente di alimentazione e mantenere ad alta precisione e elevata stabilità per lungo tempo. Una certa differenza di altezza è progettata tra la rotaia della sella e la rotaia di coda per garantire che le patatine e il refrigerante non invadono la rotaia della sella.
● Il titolare dello strumento a sella adotta uno schema di supporto per strumenti integrale di tipo AE. Il supporto per utensili può migliorare la rigidità del supporto per utensili e ridurre la vibrazione durante la rotazione della macchina utensile. E regolando la posizione della piastra di riposo dell'utensile per adattarsi all'elaborazione del rotolo di pass per scanalature profonde. Ridurre la mancanza di rigidità causata dall'estensione della maniglia dell'utensile, in modo che la risonanza della maniglia dell'utensile influisca sulle prestazioni di taglio.
La nostra azienda può anche scegliere di configurare il titolare dello strumento CNC in base ai requisiti del cliente (si consiglia di scegliere gli utenti di angoli in acciaio).

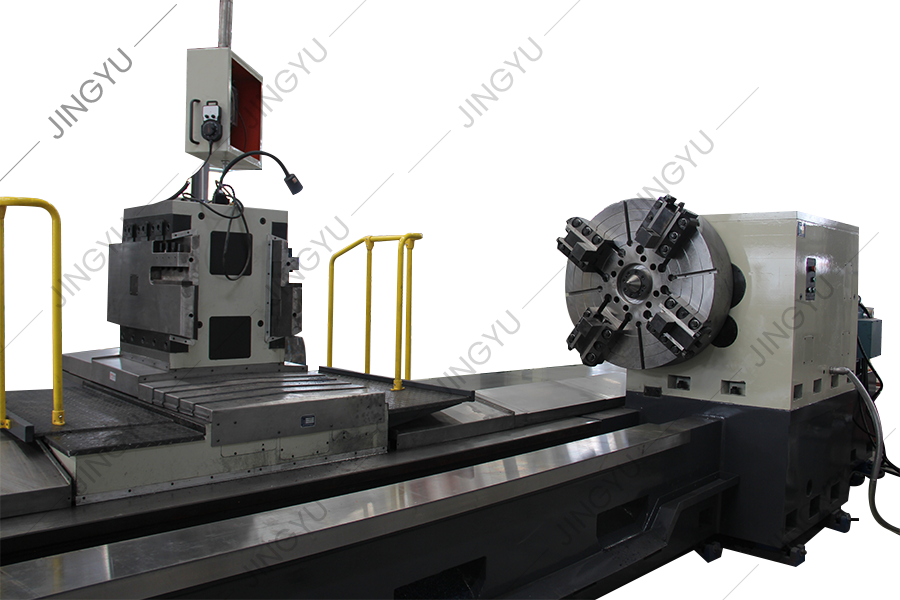

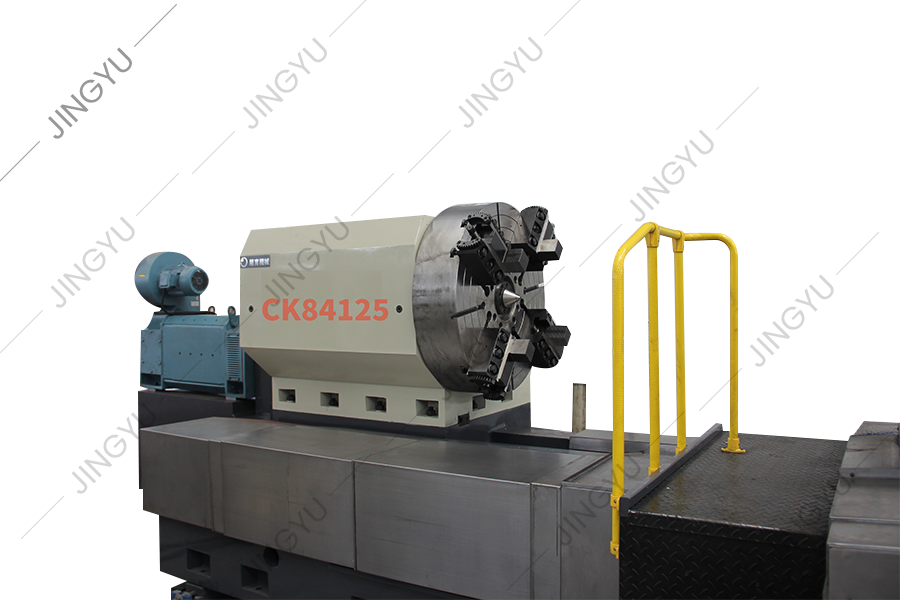

CK84125

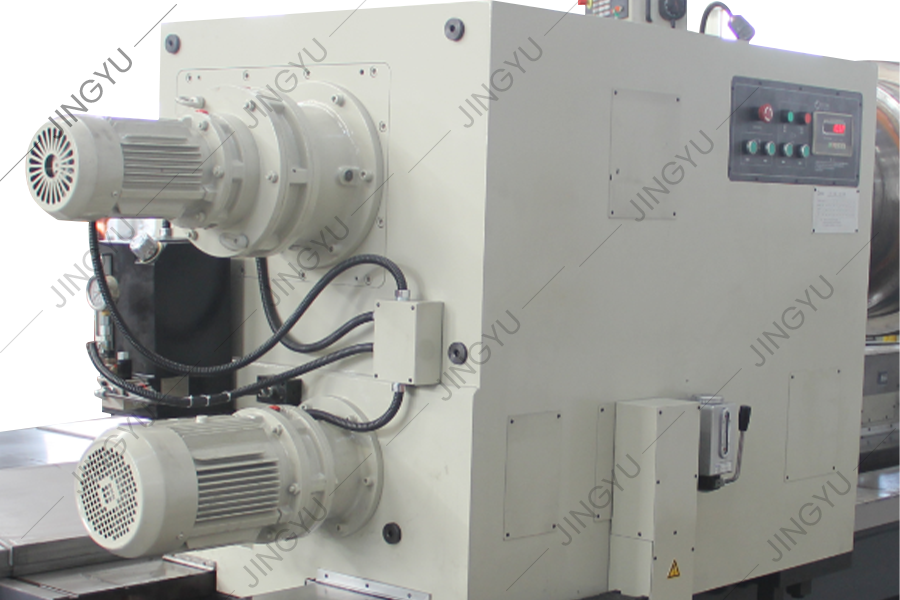

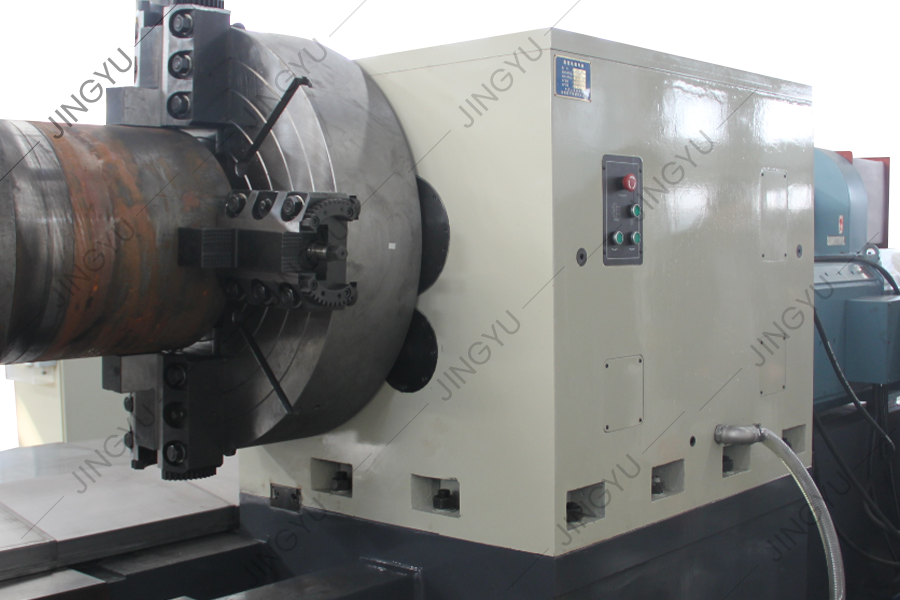

● La paletta del tornio adotta una struttura a doppia parete rinforzata; L'albero principale adotta la forma di supporto a due punti, configurazione di cuscinetti ragionevoli e progettazione di span, l'albero principale ha un'elevata rigidità e capacità dei cuscinetti. Il sistema di trasmissione ottimizzato è tutto guidato da ingranaggi di precisione a 6 livelli con tempra e macinazione ad alta frequenza in modo che la paletta abbia le caratteristiche di basso rumore, alta precisione di trasmissione e grande coppia di uscita.
La trasmissione principale dell'albero adotta il cambio automatico idraulico 2 spostamento del cambio e la velocità CC Regolamento del motore Schema di regolazione della velocità in modo coerente in modo che il mandrino della macchina abbia una vasta gamma di 1-200 giri / min, caratteristiche dinamiche elevate dell'intervallo di regolamentazione della velocità.
La parte posteriore della paletta è progettata con una stazione di bottoni, che può controllare il funzionamento del mandrino, come rotazione positiva e negativa e arresto di emergenza.
● La coda adotta un piano strutturale di mandrino rotante indipendente e regolazione telescopica assiale del manicotto di coda. Il foro del cono del mandrino di coda è 100-1: 5. Il corpo di coda adotta una struttura integrale, che elimina gli svantaggi di precisione instabile, scarsa capacità di carico e scarsa affidabilità causata dalle tradizionali strutture split superiori e inferiori.
La coda della macchina utensile è dotata di un sensore di pressione ad alte prestazioni, che viene utilizzato per l'impostazione, la misurazione e il feedback della forza di serraggio di coda quando il tornio stringe il pezzo. Impostando e regolando il controller di rilevamento della pressione di funzionamento, la forza di serraggio della punta di coda sul pezzo può essere controllata e visualizzata automaticamente. L'allentamento e il serraggio del manicotto di coda vengono automaticamente realizzati attraverso il sistema di controllo idraulico.
Un meccanismo di compensazione della deformazione termica del pezzo è progettato nella manica di coda. Il cambio di lunghezza assiale del pezzo durante il funzionamento della macchina utensile viene assorbito e compensato dalla molla del disco nella manica.
