Macinetta dell'anello CNC TC

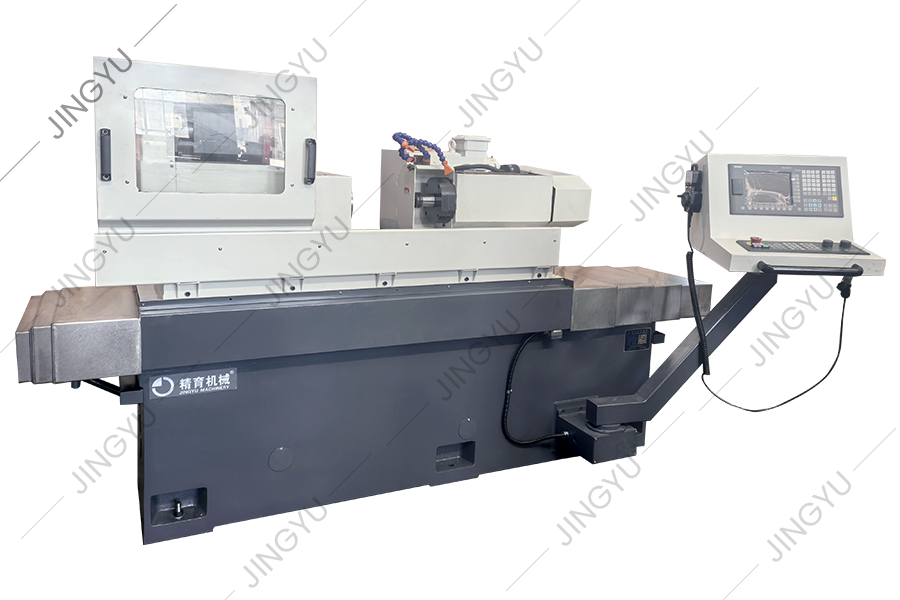

L'anello di rollio che forma la smerigliatrice viene utilizzata principalmente per macinare gli anelli a rulli in carburo di tungsteno per la produzione di bieli ad alta velocità. La ruota di macinazione diamante formata viene utilizzata per eseguire macinazione ruvida, macinazione semi-finish, macinazione fine e macinazione non-spezzante sul cerchio esterno e scanalatura a forma di R dell'anello a rullo in carburo. È un'attrezzatura di finitura necessaria nell'officina di riparazioni della macchina del mulinellino in acciaio.

Ottieni una citazione

PREV：Macchina per macinazione del rotolo composito NEXT：No next article

Descrizione
Parametri tecnici
Contattaci

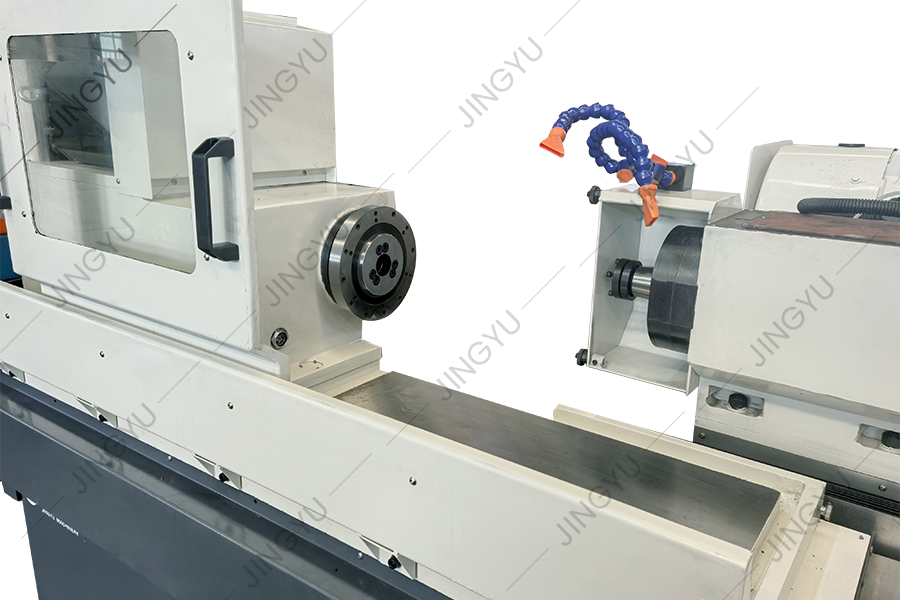

● La macchina utensile adotta un controller logico programmabile (PLC) per controllare rispettivamente l'alimentazione del telaio della ruota di macinazione e il movimento di worktable. Le posizioni del telaio della ruota di macinazione e della worktable vengono visualizzate dinamicamente attraverso un display digitale a griglia. Dopo aver impostato i requisiti di macinazione, il programma può completare automaticamente il cerchio esterno della superficie del rullo e ogni macinatura delle scanalature.
● Il mandrino principale della paletta del pezzo adotta l'unità di regolazione della velocità di frequenza variabile e la velocità di rotazione corrispondente può essere impostata in base ai diversi parametri del pezzo.
Un mandrino in espansione è installato sul mandrino della paletta. Impostare l'anello a rullo sul mandrino in espansione e utilizzare una chiave Allen per serrare la vite di bloccaggio all'estremità del mandrino in espansione per completare l'installazione e il serraggio egocentriale dell'anello di rollio per essere elaborati sulla macchina utensile.
● Il mandrino della ruota di macinazione utilizza cuscinetti di rotolamento ad alta precisione ed è lubrificato e raffreddato da una piscina olio completamente sigillata indipendente. È installato un dispositivo di rilevamento della temperatura del mandrino per visualizzare le variazioni della temperatura del mandrino in tempo reale, realizzando il monitoraggio della temperatura e il feedback durante l'intero processo di funzionamento del sistema. Ciò estende la durata del mandrino e garantisce anche le eccellenti prestazioni dell'alta accuratezza della rotazione del mandrino e dell'alta rigidità.
Il mandrino della ruota di macinazione è guidato da un motore ad alta potenza (18,5 kW).

M8440A

Indice	Unitàà	M8440A
Materiale del pezzo		Anello di rotolo di carburo di tungsteno
Max. diametro del pezzo	mm	Φ400
Velocità del mandrino della paletta	RPM	20 ~ 150
Speed del mandrino della ruota di macinazione	RPM	1950
Max. velocità lineare della ruota di macinazione	SM	25
Manoratura del mandrino del mandrino Potenza	KW	18.5
Diametro della ruota di macinazione	mm	Φ250
Max. larghezza della ruota di macinazione	mm	65
Viaggio dell'asse X.	mm	500
Modulo guida dell'asse X.		Guide lineari pesanti
Viaggio dell'asse Z.	mm	250
Modulo guida dell'asse Z.		Guide lineari pesanti
Min. Unità di alimentazione	mm	0.003
Sistema di controllo		Controller logico programmabile

MK8440A

Indice	Unit	MK8440A
Materiale del pezzo		Anello di rotolo di carburo di tungsteno
Max. diametro del pezzo	mm	Φ400
Velocità del mandrino della paletta	RPM	20 ~ 150
Speed del mandrino della ruota di macinazione	RPM	1950
Max. velocità lineare della ruota di macinazione	SM	25
Manoratura del mandrino del mandrino Potenza	KW	18.5
Diametro della ruota di macinazione	mm	Φ250
Max. larghezza della ruota di macinazione	mm	65
Viaggio dell'asse X.	mm	500
Modulo guida dell'asse X.		Guide lineari pesanti
Viaggio dell'asse Z.	mm	250
Modulo guida dell'asse Z.		Guide lineari pesanti
Min. Unità di alimentazione	mm	0.001
Sistema di controllo		Siemens 808D
Nota: altri sistemi CNC possono essere personalizzati in base alle esigenze speciali dei clienti.
