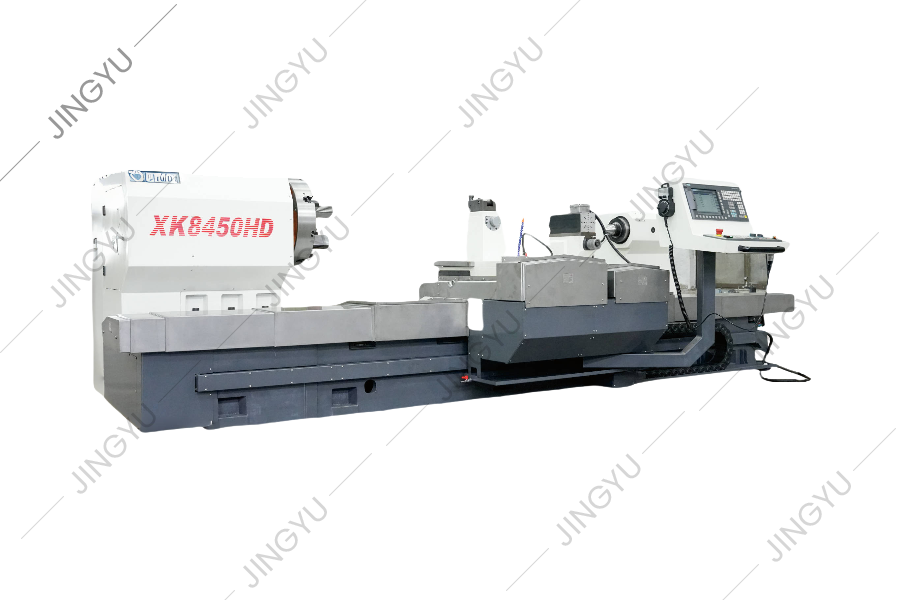

Macchinatura a rulli CNC automatica

● Questa serie di macchine utensili adottano tutte una struttura integrale a 4 marioni e le rotaie di guida di riferimento adottano tempra super-audio integrale, che garantisce l'elevata rigidità, l'alta precisione e la stabilità dell'intera macchina. I binari di guida sono completamente protetti da scudi in acciaio inossidabile, garantendo efficacemente la loro durata.
● Il binario di guida trasversale trasversale del componente della testa di fresatura del forno è supportato da binari di guida cilindrici cilindrici lineari di alta precisione ad alta precisione (utilizzati su torni di rollio ad alta precisione). Soddisfa i requisiti ad alta precisione e ad alta rigidità del movimento di alimentazione del forno durante l'elaborazione.
● La catena di trasmissione dell'albero a fly-cutter utilizza ingranaggi di terra di precisione a 6 livelli per garantire che la traiettoria dell'utensile esegua completamente le istruzioni del programma del sistema CNC, eliminando difetti nascosti come disallineamento della scanalatura e strumenti rotti causati da bassa precisione e scarsa rigidità della catena di trasmissione. Soprattutto nella lavorazione di anelli a rulli in carburo di tungsteno di piccole dimensioni e rotoli di grande dimensione ad alta danno, le sue prestazioni superiori sono evidenziate.
● Il mandrino del forno adotta un'estremità del mandrino H40 di grande diametro, che può soddisfare il requisito di lavorazione di una costola di contorno da 60 mm.
● La macchina utensile è dotata di un sistema CNC di fascia alta Siemens a 6 assi, con sei servi unità che controllano ogni albero di alimentazione. Testa di fresatura rotativa e testa di fresatura incisione di oscillazione sono configurati e controllati in modo indipendente (non è necessaria alcuna conversione meccanica o elettrica). E non vi è alcuna interferenza tra ogni parte della macchina utensile. L'elaborazione a piena corsa del rotolo può essere ottenuta con un serraggio del rotolo. Dopo aver completato l'impostazione iniziale dello strumento, è possibile realizzare la fresatura a mosca a vento a costine e l'incisione di carattere e motivi di carattere e macinazione in un programma una tantum completamente automatico.
● Gli assi di movimento lineari longitudinali e trasversali della macchina utensile sono guidati da viti a sfera ad alta precisione per evitare trasmissione imprecisa del rack e del pignone. Sotto il controllo automatico del sistema CNC, possono essere realizzati i movimenti automatici e il posizionamento preciso da un modello a foro.

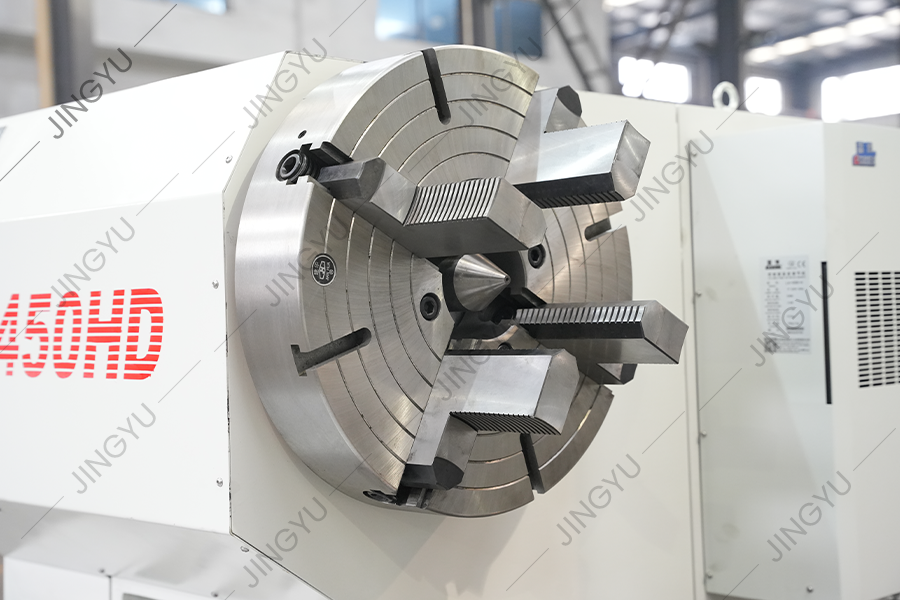

● La trasmissione del mandrino del pezzo adotta un metodo di connessione senza divario, che è esente da manutenzione, garantendo la precisione della trasmissione in misura massima e controllando il contraccolpo.
